CAD,word,excel之間的轉換

來源:網絡作者:沈琯網址:caifu17932.cn

一、CAD圖形或表格複制到WORD、EXCEL的步驟­

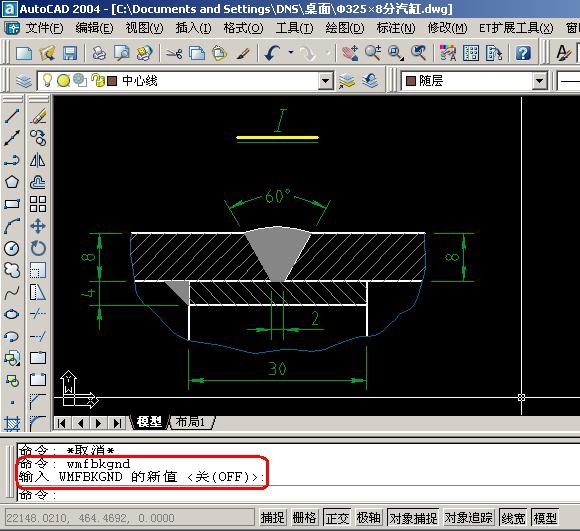

1、更改CAD系統變量WMFBKGND值為OFF,使CAD背景為透明,­

如果想讓複制的圖形是黑白的,可以在圖層管理器裡面把圖層顔色改為白色(7号);­

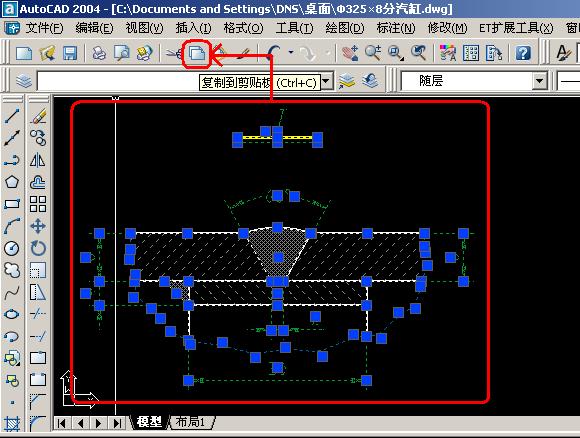

2、選擇需要複制的圖形,用“複制”工具進行複制;­

­

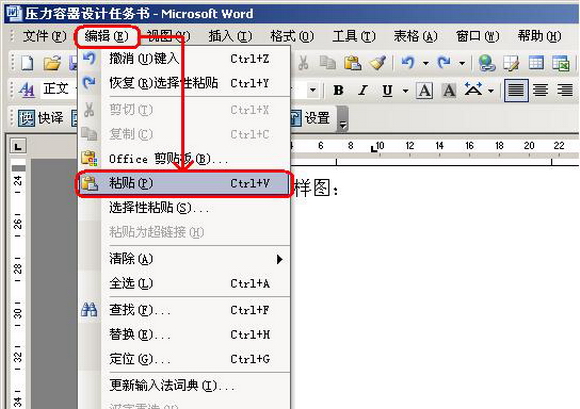

3、切換到WORD或EXCEL,激活需要粘貼的區域,然後選擇“編輯”—“粘貼”;­

­

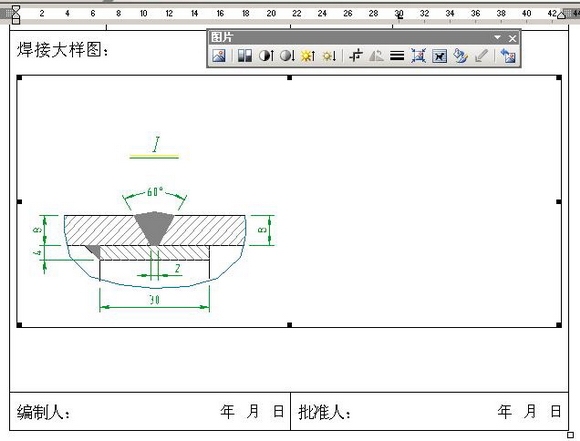

4、粘貼最初的效果如下圖;­

5、利用“圖片裁剪”把圖形空白區域剪掉,然後用拖對角的方法把圖形縮放到合适的大小; ­

   ­

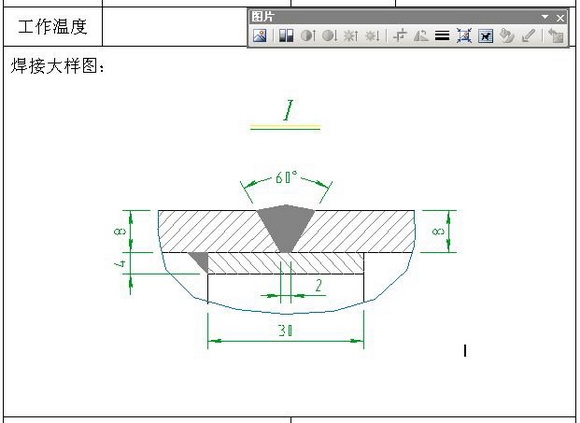

  6、裁剪和縮放後的效果如下圖;­

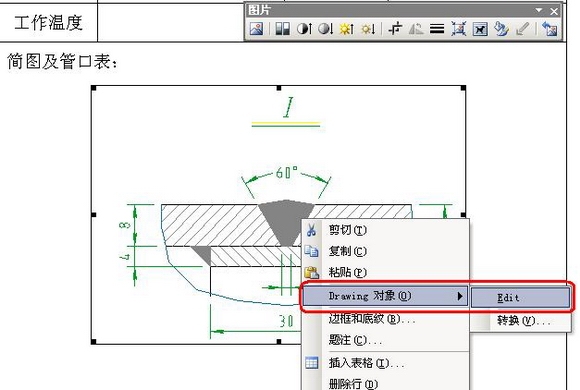

7、如圖形需要修改,可按下圖的方法回到CAD進行修改即可;­



複制到EXCEL的方法也同上。­

二、WORD、EXCEL圖形或表格複制到CAD的步驟­

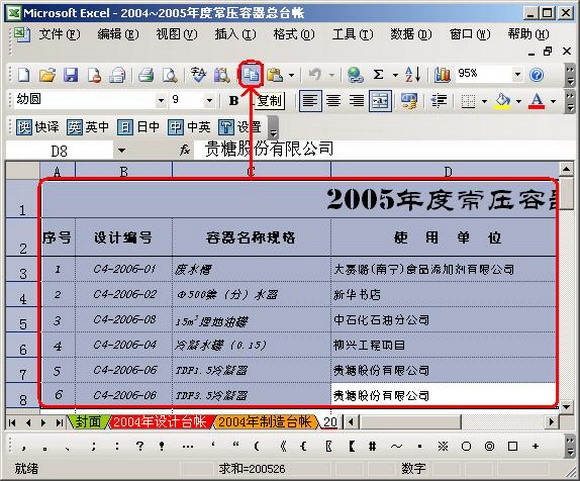

1、選擇需要複制的圖形或表格,用“複制”工具進行複制;­

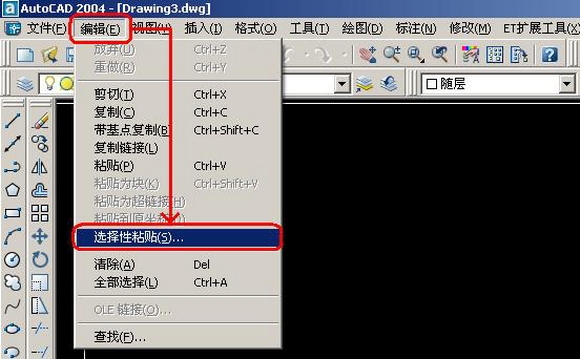

2、切換到CAD程序,然後選擇“編輯”—“選擇性粘貼”;­

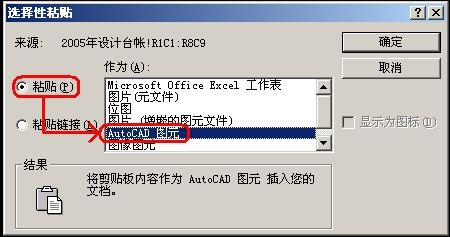

3、選擇粘貼為“AutoCAD圖元”,這樣做的目的是粘貼後可以在CAD裡編輯;­

­

4、選擇粘貼插入點,粘貼後效果如下圖;­

­

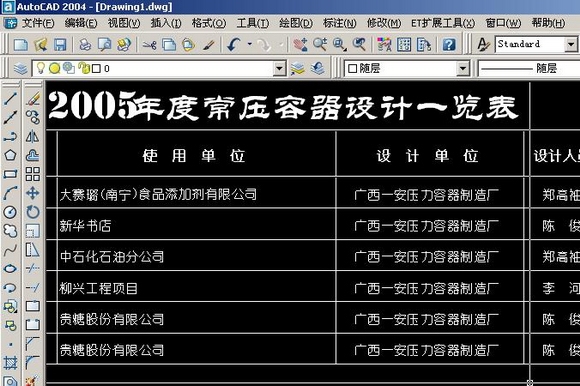

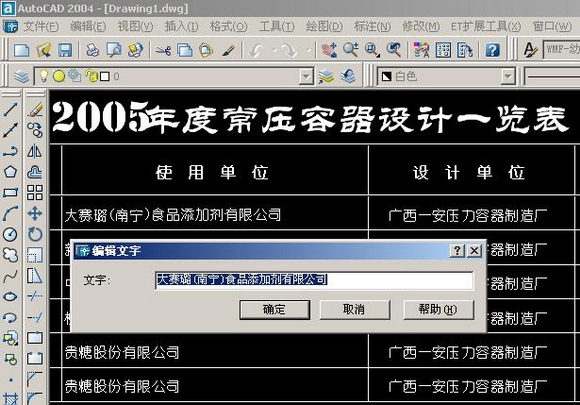

5、粘貼後的線條或文字可以在CAD直接編輯,如下圖;­

­

CAD到Office補充幾點:CAD圖粘貼到Word、Excel、PowerPoint、Publisher都可以用這個方法。­

1、線條寬度——建議采用多段線設定線條寬度,因為線寬粘貼後寬度隻有寬窄兩種,不美觀;­

2、比例問題——如果有可能,盡量采用1:1繪制,這裡的1:1是打印比例,也就是需要打印為10mm的,­

就繪制成10個圖形單位,這樣既可以控制出圖比例,又可以控制線條寬度;­

3、背景顔色——2002可以在布局空間(一般布局空間的背景是白色)複制,2004、2005、2006直接複制就行了,無需修改背景顔色。
